產品介紹：
陶瓷穿孔互連技術 (TCV，Through r通徹：連 Via)簡稱TCV，是一種應用于高密度三維封裝的 l 新型互連技術。采用傳統沉銅電鍍的陶瓷基板孔金屬化方案，容易出現孔內殘液、附著力不佳、填銅不飽滿等諸多工藝難點。采用銅漿塞孔的技術實現陶瓷基的孔金屬化，工藝制程簡單、填塞飽滿、附著力好、成本極低。
百柔采用微納米復合銅漿燒結而成，電阻率和可靠性俱佳。通過添加高溫粘結劑和特種填料，可以進一步調整孔銅和界面的熱膨脹系數，實現高可靠性的孔銅。
?

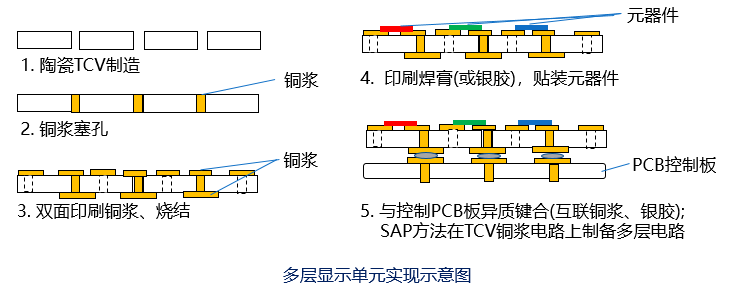

工藝流程：
工藝特點：
?? ?深徑比范圍寬,漿料流動性好，孔壁附著完整；
?? ?干法制程,避免化銅帶來的藥水殘留；
?? ?制程效率高,只印刷就可完全填塞所有孔；
?? ?可靠性高,熱膨脹系數可調；
?? ?真空塞孔工藝效率高、質量好、成本低；
?? ?電阻率接近純銅實現大電流的有效導通；
?? ?低熱膨脹系數的孔銅和界面層實現高可靠性? ?；??
工藝優勢：
?? ?介電系數較小，高頻特性好，可以降低信號延遲時間；
?? ?熱膨脹系數更接近硅，無機基板材料熱膨脹系數普遍低于有機基板材料；
?? ?耐熱性能強，無機基板材料玻璃化溫度普遍高于有機基板材料，在熱沖擊和熱循環過程中不易損傷；?
?? ?熱導率高，可以將高集成度封裝產生的熱量及時排出；
?? ?機械強度高，有良好的尺寸穩定性，使元器件安裝精度高；
?? ?化學穩定性強，在加工過程中能耐酸、堿、有機溶劑的浸蝕，不產生變色、溶脹等特性變化；
?? ?絕緣性能好，可靠性高。
加工能力：
基材 | 氧化鋁 | 氮化鋁 |
熱膨脹系數 | 6.8 ppm/K | 4.7 ppm/K |
導熱系數 | ?w/m·k | 170 w/m·k |
尺寸 | <182X182mm | <12320X120mm |
厚度 | 0.25∽1mm | 0.15mm∽0.63mm |
孔徑 | >60μm | >60μm |
深徑比 | <10:1 | <10:1 |
孔邊距 | >0.1mm | >0.1mm |
?應用場景：
·????大功率電力電子模塊，太陽能電池板組件等；
·? ? 高頻開關電源、固態繼電器；
·????汽車電子、激光、CMOS圖像傳感器；
·????大功率LED照明產品；
·????通信天線，汽車點火器；

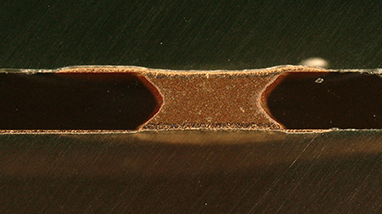

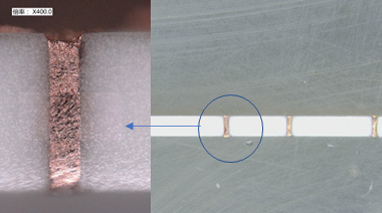

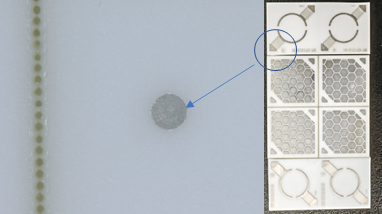

加工效果：
?
?
?
???
