產品介紹

陶瓷基板導熱系數在23-350w/m·k之間、熱膨脹系數低于8ppm/k、擊穿電壓在6000V/m以上,適合用來制造高壓大功率芯片的COB或CSP封裝載板。

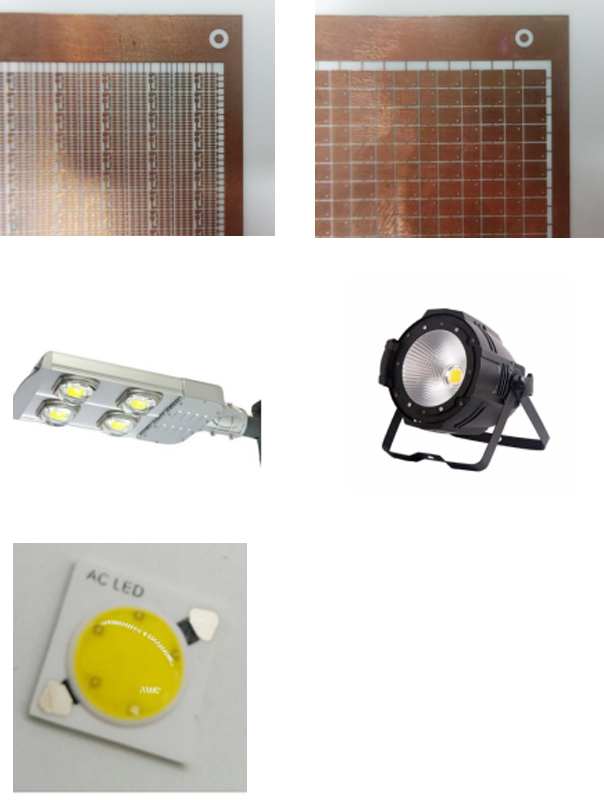

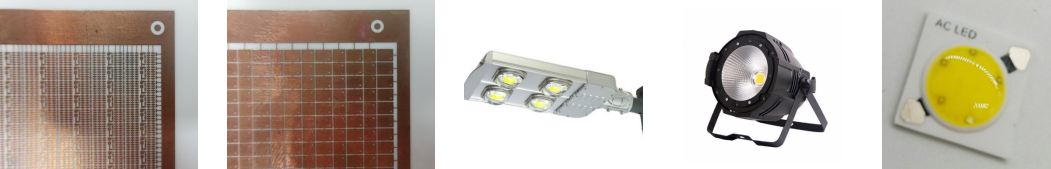

本產品以微納米復合金屬粉為核心的燒結型銅漿或銀漿,通過精密絲印制作陶瓷基板電路。具有圖形精度高、高溫強度高的特點,電阻率和可靠性俱佳的特點。相對DPC技術方案,制程短、價格低,耐熱循環性能好。


產品優勢

應用領域

技術參數
