玻璃基單面電路

- 背景:FR4和鋁基的成本占比比較高,需要尋找更加有成本優勢的基材來作為電路載體

同時由于FR4和金屬機體高溫大電流下容易發生板翹,平整度是個問題。

-?解決方案:

本創新型產品,采用全干法制程,在2mm厚以上的高強度鋼化玻璃表面快速印刷燒結導電線路和焊盤,用于貼裝各種小功率元件。特別適用于戶外LED文字、指示標識的制作。

-?產品優勢:

??導熱好:導熱系數與普通鋁基板相當, 封裝小功率芯片;

??絕緣高:6000V以上擊穿電壓,降低外置變壓成本;

??成本低:價格約在鋁基板的70%以下,免結構件降低組裝成本;

??可靠性高:高溫?zé)Y(jié)無機界面,焊盤牢固,耐環境老化

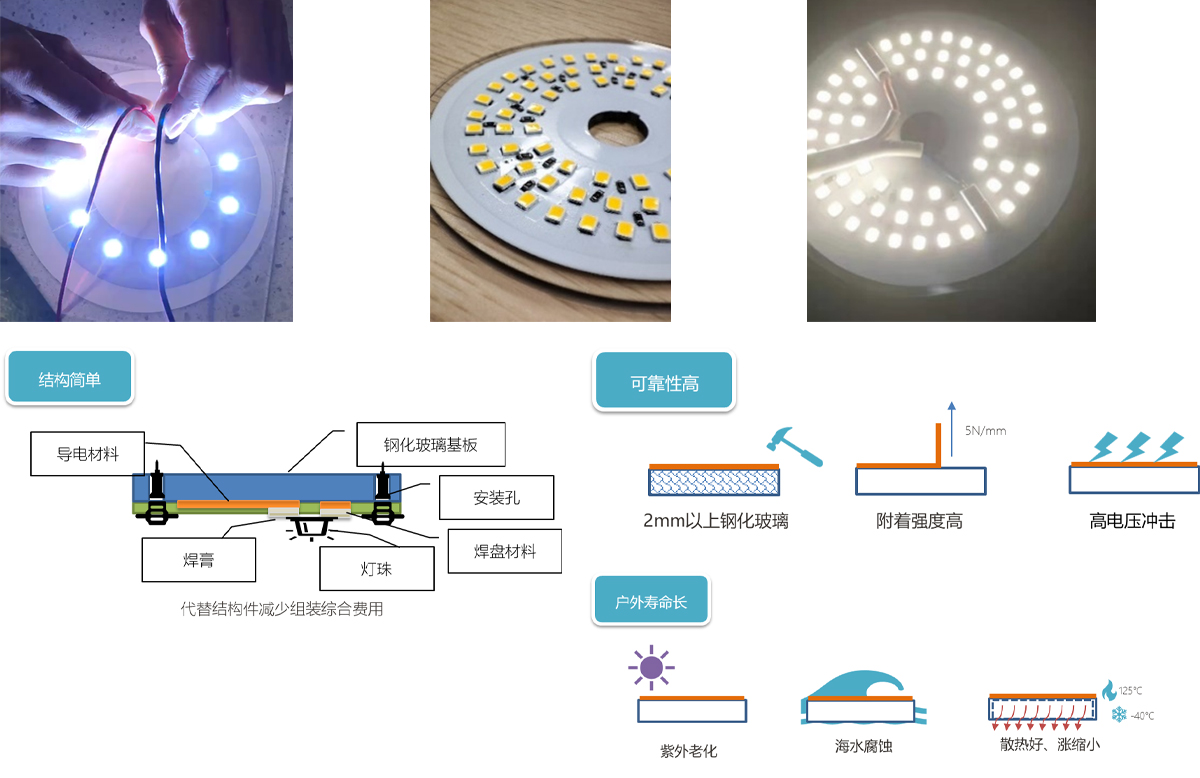

產品展示:


玻璃基單面電路
